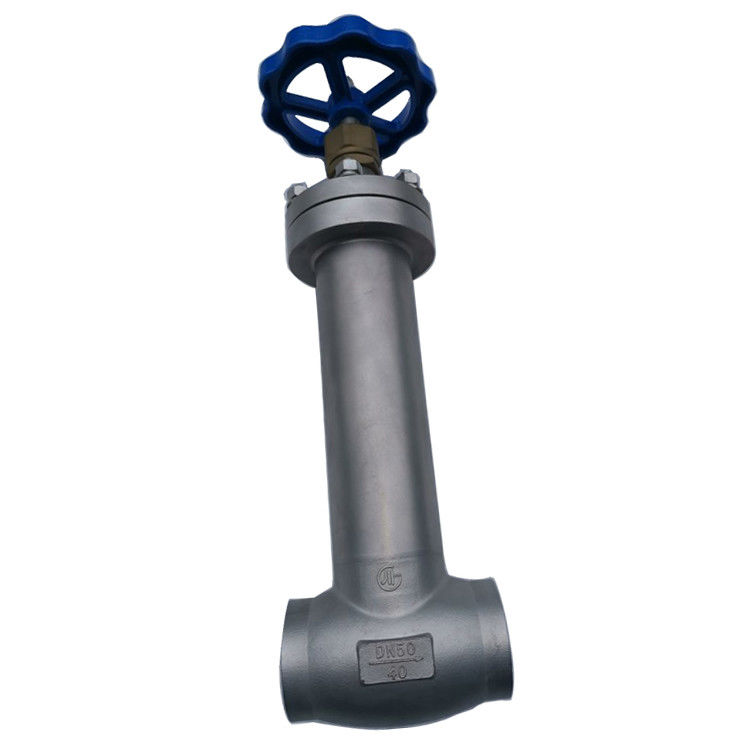

الفولاذ المقاوم للصدأ 304 / 316 درجة حرارة منخفضة PCTFE قرص الختم الصمام الكريوجينيكية الكرة -196 ~ + 80 °C

الصلب المقاوم للصدأ 304 / 316 درجة حرارة منخفضة PCTFE قرص الختم الصمام الكريوجينيك الكرة

مقدمة

وفقا لهذا الشكل الحركي لفاتحة الصمام، فإن تغيير منفذ مقعد الصمام متناسب مباشرة مع ضربة الفاتحة.محور جذع الصمام من صمام الكرة الأرضية عمودي على سطح الختم من مقعد الصمامإن ضربة فتح أو إغلاق جذع الصمام قصيرة نسبياً ، ولديه عمل قطع موثوق به للغاية ، مما يجعل هذا الصمام مناسبًا جدًا كوسيلة لقطع أو ضبط والخنق.بمجرد أن يكون صمام صمام الكرة الأرضية في حالة مفتوحة، لم يعد هناك اتصال بين مقعد الصمام وسطح الختم من فتحة الصمام ، ولديه عمل قطع موثوق به للغاية.هذا الصمام مناسبة جدا كوسيلة لقطع أو ضبط استخدام التدفقبمجرد أن يكون صمام الإغلاق في حالة مفتوحة ، لا يوجد اتصال بين مقعده و سطح الختم القرص ، لذلك يرتدي سطح الختم بشكل أقل ميكانيكياً ،لأن معظم المقاعد والصفائح من صمام الكرة الأرضية هي أسهل لإصلاح أو استبدال ليس من الضروري لإزالة الصمام بأكمله من خط الأنابيب عند ختم العنصر، وهو مناسب جدا للحالة التي يتم فيها لحام الصمام والأنابيب مع بعضها البعض. يتغير اتجاه تدفق الوسيط من خلال هذه الصمامات،لذلك مقاومة تدفق صمام إيقاف أعلى من الصمامات الأخرى.

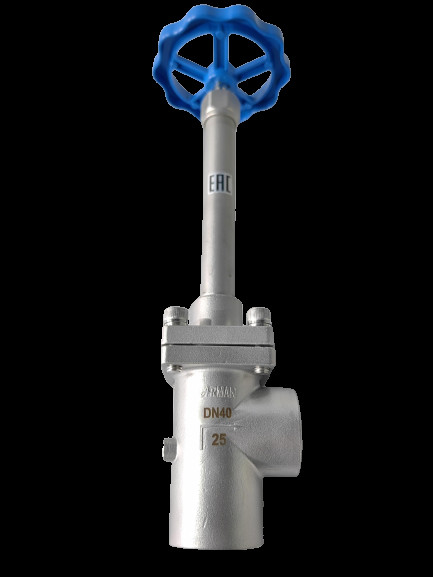

مقدمة صمام الكرة المبردة

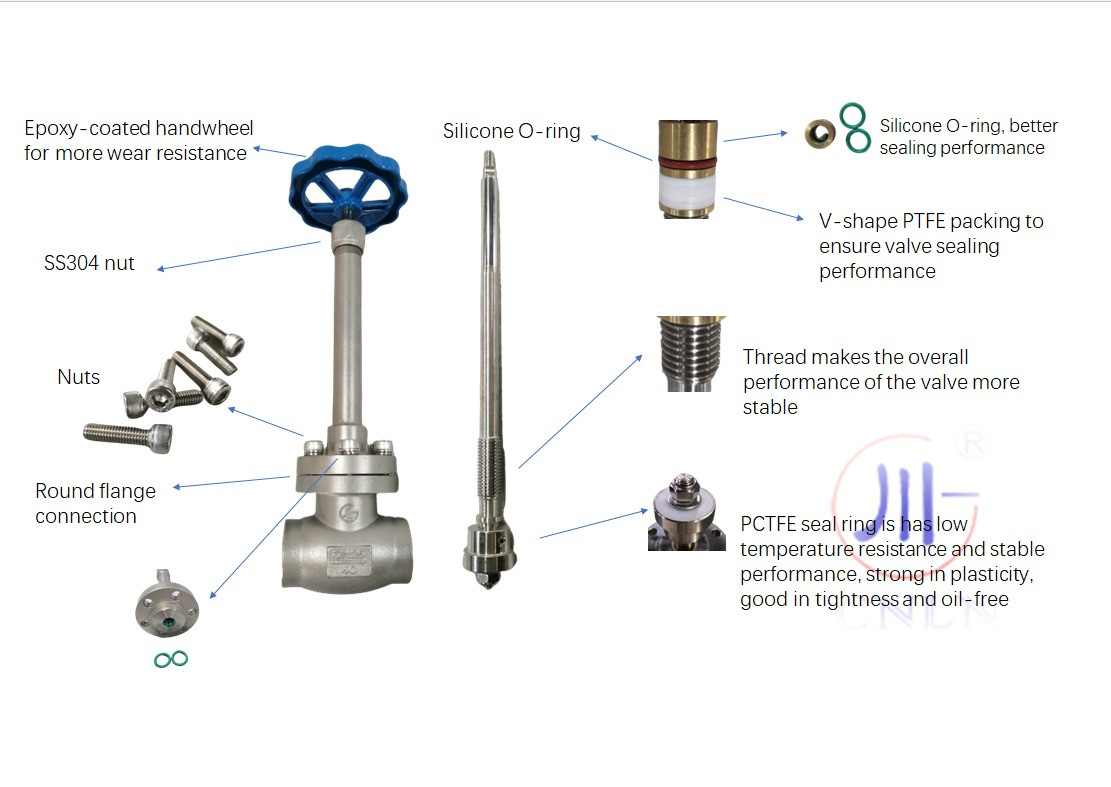

نقطة الاحتفاظ بصمام الكرة الحرارية المنخفضة:

(1) الهيكل أبسط من صمام البوابة، وأكثر ملاءمة للتصنيع والصيانة.

(2) سطح الختم ليس سهلاً للارتداء والخدش، والختم جيد.لا يوجد انزلاق نسبي بين فتحة الصمام وسطح الختم لجسم الصمام عند فتحها وإغلاقها، حتى لا يكون الارتداء والخدوش خطيرين، وأداء الختم جيد، وعمر الخدمة طويل.

(3) عند فتح وإغلاق ، فإن رحلة الفلاب صغيرة ، لذلك ارتفاع صمام الإغلاق أصغر من صمام البوابة ، ولكن طول الهيكل أطول من صمام البوابة.

(4) عزم الافتتاح والإغلاق كبير ، والفتح والإغلاق أكثر إجهادًا ، ووقت الافتتاح والإغلاق هو الأساسي.

(5) مقاومة السائل كبيرة ، لأن القناة الوسيطة في جسم الصمام متعرجة ، ومقاومة السائل كبيرة ، واستهلاك الطاقة كبير.

(6) اتجاه تدفق الوسيط عندما يكون الضغط الاسمي PN≤16MPa، عادة استخدام تدفق متزامن، والوسيط يتدفق صعودا من أسفل صفيحة الصمام؛ عندما يكون الضغط الاسمي PN≥20MPa،عادة ما تستخدم تدفق عكسي، وتتدفق الوسيط لأسفل من فتحة الصمام. لزيادة قدرة الختم. أثناء الاستخدام ، لا يمكن أن تتدفق وسيلة الصمام المغلقة إلا في اتجاه واحد ، ولا يمكن تغيير اتجاه التدفق.

اختيار المواد للفولف الكريوجينيك

1المادة الرئيسية للصمام التخفيفي

1 العوامل التي يجب مراعاتها عند اختيار المواد الرئيسية

من الناحية المعدنية، بالإضافة إلى الفولاذ الأوستنيتي مع شبكة مكعبية مركزية في الوجه، النحاس، الألومنيوم، الخ،المواد الصلبية العامة سوف تظهر هشاشة درجة حرارة منخفضة في درجات حرارة منخفضة، مما يقلل من قوة ومدة خدمة الصمام. عند اختيار المواد المضيفة ، اختر أولاً المواد المناسبة للعمل في درجات الحرارة المنخفضة.الألومنيوم لا يظهر هشاشة درجة حرارة منخفضة في درجات حرارة منخفضة، ولكن بسبب قسوة منخفضة من الألومنيوم والسبائك الألومنيوم، مقاومة الارتداء ومقاومة الخدش من أسطح الاغلاق الألومنيوم ضعيفة،لذا فإن استخدام صمامات الحرارة المنخفضة له قيود معينة، فقط في ضغط منخفض و يستخدم في صمامات قطرها صغير.

يجب أن تضمن المادة العاملة في درجة حرارة منخفضة أدائها في درجة حرارة منخفضة ، وخاصة لضمان قوة تأثير البرد.يجب أن يتم اختيار غطاء الصمام بشكل صحيح بحيث يكون له قوة كافية للصدمة الباردة لمنع الكسرفالصلب المسبوب من c و cr يفقد بسرعة قوة الصدمة عندما يكون أقل من -20 درجة مئوية ، لذلك يتم الحد من درجة حرارة الخدمة إلى -30 درجة مئوية و -50 درجة مئوية على التوالي.5 يمكن استخدامها عند -100 درجة مئوية، يمكن استخدام الصلب النيكل مع محتوى ناي 9 إلى -192 درجة مئوية. يمكن استخدام الصلب المقاوم للصدأ الأوستنيتي والنيكل ومونيل وهاستيلوي والتيتانيوم وسبائك الألومنيوم والبرونز إلى درجة حرارة أقل من -273 درجة مئوية.

بالإضافة إلى ذلك ، يجب أن تأخذ في الاعتبار أيضًا العوامل التالية عند اختيار مواد صمامات درجة الحرارة المنخفضة:2 الخصائص الميكانيكية المطلوبة للمواد المعدنية للحفاظ على ظروف العمل في درجات حرارة منخفضة، وخاصة صلابة الصدمة ، والطول النسبي واستقرار الأنسجة ؛ 3 في حالة درجة حرارة منخفضة وتشحيم خال من الزيت ، لديه مقاومة جيدة للكح ؛ 4 لديه مقاومة جيدة للتآكل ؛5 عند استخدام وصلة اللحام، يجب أن تؤخذ أيضا في الاعتبار أداء اللحام للمادة.

2 اختيار مواد جسم الصمام ، والغطاء ، ومقعد الصمام والقرص (المغلق). مبادئ اختيار هذه الأجزاء الرئيسية والمواد هي تقريبا:يتم استخدام الفولاذ الفيريت عندما تكون درجة الحرارة أعلى من -100 درجة مئوية؛ درجة الحرارة أقل من -100 °C يستخدم الفولاذ الأوستنيتي؛ يمكن صنع صمامات الضغط المنخفض والعيار الصغير من النحاس والألومنيوم.اختيار المواد المناسبة وفقا لدرجة حرارة التشغيل المنخفضة أثناء التصميم.

3 اختيار مادة جذع الصمام ومواد التثبيت

عندما تكون درجة الحرارة أعلى من -100 درجة مئوية ، يتم تصنيع مواد جذع الصمام والمسامير من الفولاذ اللاسيكي مثل ni ، cr-mo ، الخ. بعد المعالجة الحرارية المناسبة ،يتم تحسين قوة السحب ويتم منع عض الخيطعندما تكون درجة الحرارة أقل من -100 درجة مئوية، فإنها مصنوعة من الفولاذ المقاوم للأحماض من الفولاذ المقاوم للصدأ.القسوة المنخفضة للصلب المقاوم للحمض 18-8 سوف تسبب جذع الصمام والحزمة لخدش بعضها البعض، مما يؤدي إلى تسرب في التعبئة. لذلك يجب أن تكون سطح جذع الصمام مغلفة بالكروم الصلب (سمك الغطاء 0.04-0.06mm) ،أو نتريد ومطلي بالنيكل الفوسفور لزيادة صلابة السطحمن أجل منع المكسرات والشفرات من العض، عادة ما تكون المكسرات مصنوعة من الصلب أو الصلب، ويتم تغطية سطح الخيط بديسولفيد الموليبدينوم.
